鉬鈦鋯合金制備方法及強化機理：一、組織及性能

鉬鈦鋯合金（ＴＺＭ）是在鉬鈦合金基礎上加入鋯形成的多元系鉬合金，其化學成分為：鈦０．４％ ～０．５５％、鋯０．０６％～０．０８％、碳０．０１％～０．０４％，其余為鉬。ＴＺＭ 合金的組織結(jié)構為α－Ｍｏ 固溶體基體上分布有塊狀的 ＭｏＣ 和少量彌散的 ＴｉＣ、ＺｒＣ。加入鋯不僅使合金得到進一步強化、再結(jié)晶溫度提 高，而且增大了碳在鉬中的溶解度，使合金具有熱處理敏感性。少量合金元素的加入使鉬合金的室溫和高溫力學性能均大為提高，如再結(jié)晶溫度較純鉬提高３００ ℃左右，比強度則較純鎢高。在難熔金屬合金中，ＴＺＭ 合金以強度高、導電導熱性能好、膨脹系數(shù)低、再結(jié)晶溫度高及較容易加工而著稱。加入 少量稀土元素的 ＴＺＭ 合金有較高的再結(jié)晶溫度， 且再結(jié)晶時其延展性大為提高。

二、  應用領域

由于具有優(yōu)良的高溫強度、較高的再結(jié)晶溫度、良好的導熱性及抗腐蝕性，ＴＺＭ 合金廣泛應用于航空航天等領域，如用作火箭噴嘴、噴管喉襯、配氣閥體、燃氣管道、電子管柵極材料，還可用于 Ｘ 射線旋轉(zhuǎn)陽極零件，壓鑄模具，高溫爐中的發(fā)熱體、隔熱屏等。國外 ＴＺＭ 合金作為耐熱合金的應用技術已相當成熟，常被用于制造核能源的耐熱部件以及航天器的散熱面板等。ＴＭＺ 合金非常適合于用作不銹鋼熱穿孔頂頭，可使穿孔鋼管的內(nèi)壁質(zhì)量提高，使用壽命延長。

三、  制備方法及強化機理

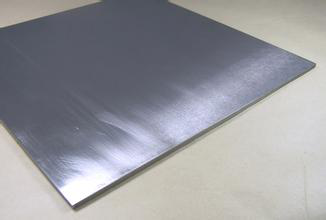

工業(yè)上常用熔煉法和粉末冶金法生產(chǎn) ＴＺＭ 合金，主要產(chǎn)品為合金棒材、板材。ＴＺＭ 合金的強化機理通常為：固溶強化、彌散強化及形變強化［８］。固溶強化和彌散強化是較為普遍的合金強化機制，但是 ＴＺＭ 合金的強化機制主要為形變強化。ＴＺＭ 合金通過形變而產(chǎn)生晶格畸變，位錯密度增加，并且產(chǎn)生二次晶粒，從而改變自身的力學性能，達到強化目的。
